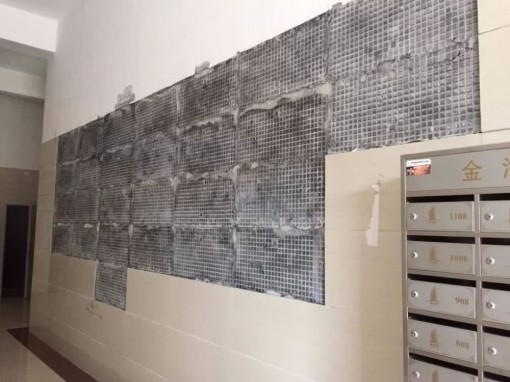

“最初粘上去還好端端的，敲上去也顯得很牢固的樣子，可是過(guò)上一段時(shí)間就掉了，誰(shuí)也不知道到底怎么回事兒。”你是否也曾產(chǎn)生過(guò)這樣的疑惑?都說(shuō)瓷磚變重了，密度變大了，規(guī)格變高了，粘結(jié)標(biāo)準(zhǔn)也應(yīng)該相應(yīng)提高了。都說(shuō)現(xiàn)在貼瓷磚得用背膠，因?yàn)樗辰Y(jié)強(qiáng)度比較強(qiáng)。你都信了，并且花了錢，請(qǐng)了泥工用上了瓷磚背膠。但你家的瓷磚還是掉了，掉得毫無(wú)征兆，掉得讓你措手不及。

要弄清楚瓷磚到底為啥會(huì)掉，就要知道瓷磚背膠的粘結(jié)力到底由什么決定。首先，初期粘結(jié)強(qiáng)度，這當(dāng)然是衡量粘結(jié)能力的一個(gè)方面。很多人選擇背膠也以此作為判斷標(biāo)準(zhǔn)，甚至認(rèn)為越沾手的背膠粘結(jié)力就越強(qiáng)。然而事實(shí)上，耐老化能力，也是構(gòu)成粘結(jié)力能力的另一個(gè)重要方面，但這個(gè)方面卻往往為人忽視。

為什么耐老化能力如此重要?讓我們一起來(lái)看看瓷磚都一般都運(yùn)用于哪些環(huán)境之中，除了常規(guī)的地面鋪貼外，瓷磚還廣泛地應(yīng)用于衛(wèi)生間、廚房、陽(yáng)臺(tái)、地暖、煙道等環(huán)境的鋪貼裝飾之中。而這些環(huán)境，則往往較為復(fù)雜且變化無(wú)常，持續(xù)積水、高溫炙烤、冰凍侵蝕、紫外線氧化………,外部環(huán)境的急劇變化導(dǎo)致瓷磚背膠的粘結(jié)能力急速下降。于是，你家的瓷磚也就莫名奇妙地掉了下來(lái)。

一般來(lái)說(shuō)，瓷磚粘貼是否達(dá)到國(guó)家標(biāo)準(zhǔn)《JC/T547-2005》需要測(cè)試以下幾項(xiàng)內(nèi)容：拉伸粘結(jié)原強(qiáng)度， MPa;浸水后的拉伸粘結(jié)強(qiáng)度，MPa;熱老化后的拉伸粘結(jié)強(qiáng)度，MPa;凍融循環(huán)后的拉伸粘結(jié)強(qiáng)度，MPa;晾置時(shí)間20min, 拉伸粘結(jié)強(qiáng)度，MPa。以上5項(xiàng)拉伸粘結(jié)強(qiáng)度都超過(guò)0.5MPa，即符合國(guó)家標(biāo)準(zhǔn)C1級(jí)別;以上5項(xiàng)拉伸粘結(jié)強(qiáng)度都超過(guò)1.0MPa，即符合國(guó)家標(biāo)準(zhǔn)C2級(jí)別。瓦克化學(xué)大中華區(qū)實(shí)驗(yàn)室做了一個(gè)實(shí)驗(yàn)，實(shí)驗(yàn)選擇的背膠主要原材料為丙烯酸乳液(壓敏膠)，這種背膠也就是我們現(xiàn)在常見(jiàn)的乳液狀背膠，具有沾手的特性。實(shí)驗(yàn)數(shù)據(jù)表明，經(jīng)過(guò)7天養(yǎng)護(hù)后，背膠拉拔強(qiáng)度超過(guò)1.0Mpa，超過(guò)國(guó)家標(biāo)準(zhǔn)C2要求。然而，經(jīng)過(guò)14天養(yǎng)護(hù)后，強(qiáng)度顯著下降，僅超過(guò)0.5Mpa，達(dá)到國(guó)家標(biāo)準(zhǔn)C1要求。這還不是最糟糕的，實(shí)驗(yàn)表明，浸水后、’熱老化測(cè)試后和凍融循環(huán)后強(qiáng)度會(huì)再次急速下降，低于國(guó)家C1要求，不超過(guò)0.5Mpa。其中尤其是凍融循環(huán)后，強(qiáng)度遠(yuǎn)低于國(guó)家C1要求，基本上是一碰就掉。

因此，要解決瓷磚背膠的粘結(jié)力問(wèn)題，就要解決老化問(wèn)題。而由湖北堿克新材料有限公司所研發(fā)推出的膏狀瓷磚背膠，則與實(shí)驗(yàn)中的乳液型背膠完全不同，這玩意兒完全不粘手，看上去不像能粘住什么的樣子。但它卻能通過(guò)背膠中的高分子聚合物連接水泥砂漿分子和瓷磚表面分子，使瓷磚背膠、水泥砂漿和瓷磚真正成為一個(gè)整體。與乳液狀背膠僅僅與水泥砂漿和瓷磚發(fā)生表面粘結(jié)不同，正是因?yàn)槭刮矬w內(nèi)部發(fā)生了變化，膏狀背膠的耐老化性極好。老化實(shí)驗(yàn)數(shù)據(jù)顯示，即使過(guò)了二十年，產(chǎn)品的粘結(jié)強(qiáng)度也只是下降了一點(diǎn)點(diǎn)。
